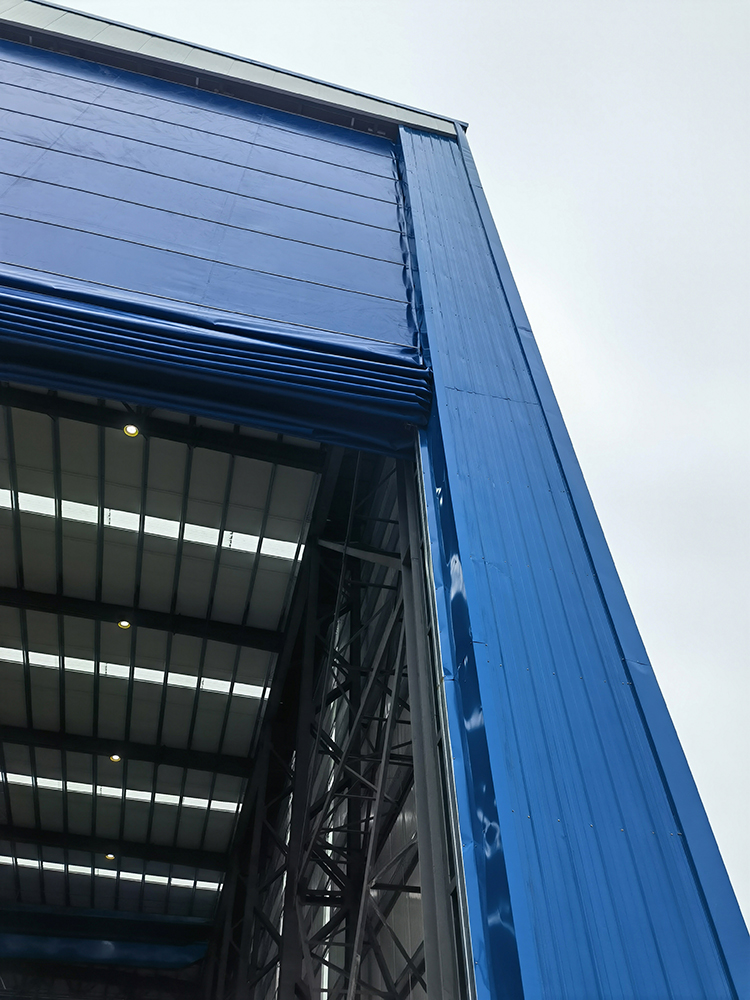

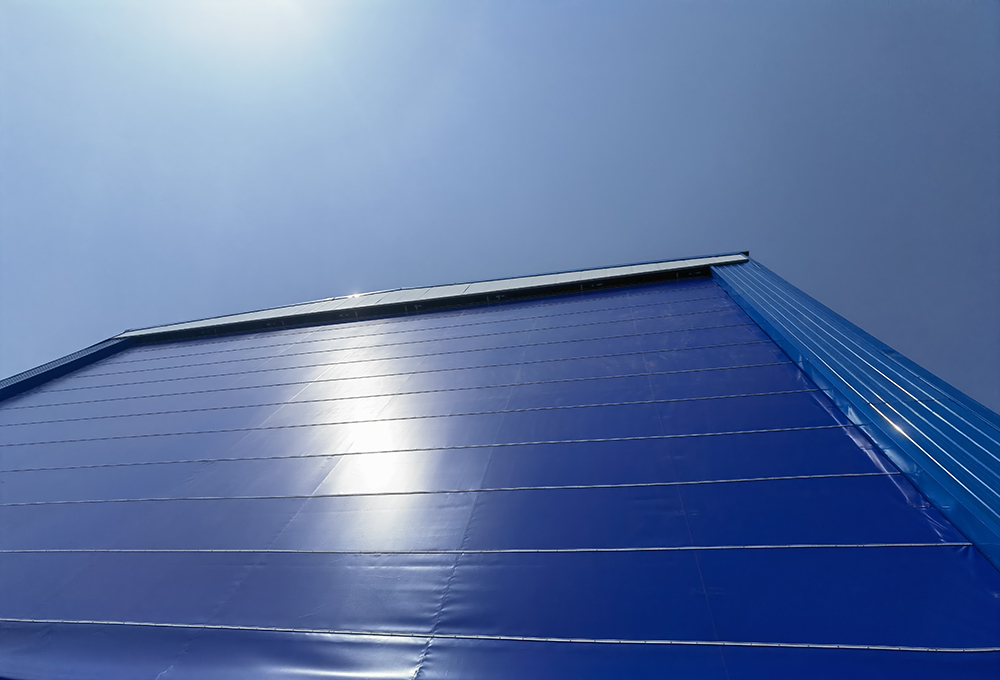

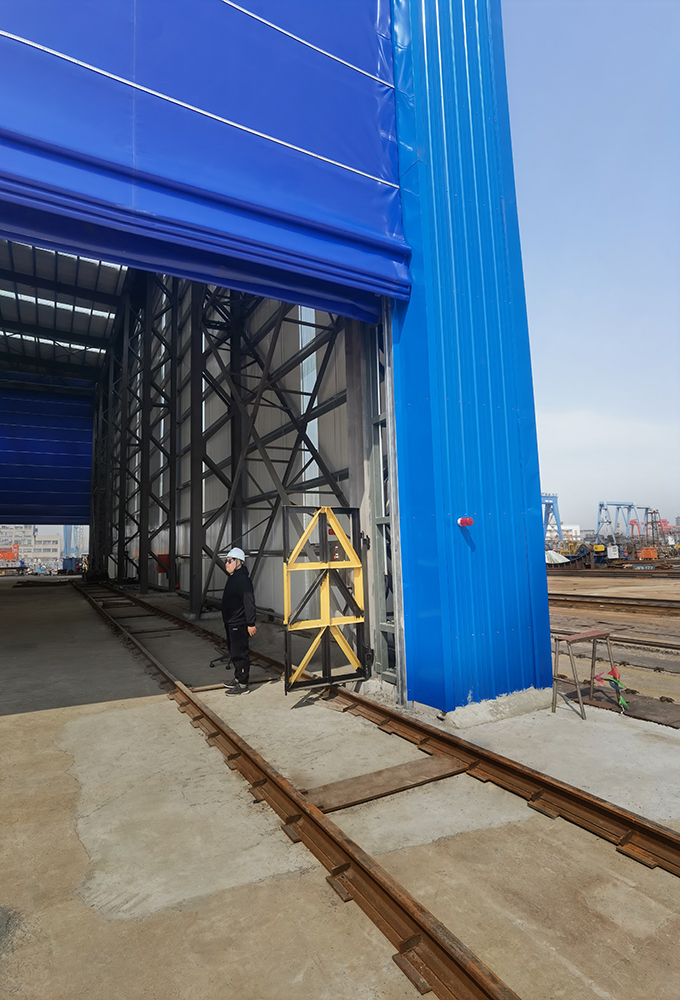

船厂大门

  造船厂门,一种灵活的机库门,旨在解决所有额外的普通门的要求,没有宽度或高度的限制。垂直升降织物机库门最初是在20世纪80年代为造船厂造船设施的需要而开发的。由于造船工业的特殊要求,门需要极端的性能。每年我们都会根据客户的特殊要求改进我们的机库门。特别是在造船工业中,门受到极端工作条件的影响。船坞门可以在极端条件下使用,飞机库门被用于机场、 造船厂和采矿业。可根据特殊要求制造特殊门,如起重机门、隔音门等。

x
规格

  造船厂门,一种灵活的机库门,旨在解决所有额 外的普通门的要求,没有宽度或高度的限制。垂直升降织物机库门最初是在20世纪80年代为造船厂造 船设施的需要而开发的。由于造船工业的特殊要求,门需 要极端的性能。2003年在土耳其增加造船业务后,造船 厂开始制造第一扇门。每年我们都会根据客户的特殊要求 改进我们的机库门。特别是在造船工业中,门受到极端工作 条件的影响。船坞门可以在极端条件下使用,飞机库门被用于机场、 造船厂和采矿业。可根据特殊要求制造特 殊门,如起重机门、隔音门等。灵活的巨人有过度的耐用性。机库门可以通 过选择高阻力织物和齿轮箱系统进行全天候操作。

维修费用低
灵活的巨型机库门不需要特殊维护,因 为所有部件都经过精心挑选,维护成本低。

出色的密封性
机库门有独特的侧密封口袋。这种重型聚氯乙烯涂层织物 具有良好的密封性能,即使在大风条件下,门也能关闭。 它是为无声操作而设计的。即使在强风条件下,门窗也能 关闭。它是为无声操作而设计的。

最大尺寸
造船厂机库的门没有任何尺寸限制。我们 可以生产50000毫米X 35000毫米的一件和无限宽度的竖框系统。
技术属性
钢铁结构

  门是由两种向相反方向折叠的织物制成的。织物部分 固定在水平梁(钢或铝)上。门的最小厚度为600毫米 。中间横梁可通过电机伸缩。横梁配有轮胎,便于 在有风的条件下操作。中间梁缩回时不会妨碍开口的净尺寸。
底部横梁底梁根据风阻、门的尺寸设计,以在门操作期间承载中间 钢梁的负荷。在强风条件下,底梁也能完全关闭和密封。

侧导轨
  船坞门柔性巨型垂直导轨由结构钢制成,其深度和宽度取决于中间梁的尺 寸。导轨设计用于在门和门框之间提供防风雨密封。侧面导 轨的设计和制造便于在损坏时更换。铝轨用螺栓固定在钢结构上。
侧导轨船坞门由钢缆操作,每个门最多有两个钢缆在导轨内运行 。电缆安装时没有任何扭结,滑轮直径的选择要 仔细,以防止电缆运行时出现任何扭结或异常应力。
底梁配有蜂窝状橡胶密封件(U形)。根据门的类型,框 架结构或竖梃上的侧导轨具有蜂窝状橡胶密封或整体刷 式密封。特殊选择的橡胶对室外极端寒冷和 炎热的天气有很高的抵抗力。

构造
特别选择的面料适合长寿命。i̇t具有很高的抗紫外线 损害的能力,VALMEX POLYMAR工业耐火材料900-1500 克/平方米2毫米1100 Dtx B 6000。拉伸直4300/4000 N/50mm DIN 53354。撕裂强度500/500 N DIN 53363 。

耐火性
织物的耐火性适用于任何消防安全法规。相关标准是DIN 4102- B1。这些材料很难点燃。它们包括经过阻燃剂处理的木材和硬 质泡沫塑料等材料。当火源被移走时,火必须自己熄灭。

绝缘数据
标准的造船厂大门灵活的巨型折叠式机库门由于其 极宽的宽度和密封性能而具有极好的绝缘性。隔热 值U%3C0.9 W/m2。k隔离织物也可用声音衰减12分贝。

负载制动器+风锁
造船厂大门的柔性巨型门(带有钢桁架)配有安装在门底部的 负载制动器。(专利保护)负载制动器将防止门在电机 或提升带或绳索故障的情况下掉落。风锁将防止门从关闭 位置升起,即使在风很大的情况下。负载避雷器安全装置 是传感松弛电缆条件和切断电源到适当的(它与开关系 统相结合)。驱动装置以防止不安全的情况。

抗风性
造船厂的机库门被设计成一个单一的系统,以承受 指定的风载荷。静荷载和风荷载组合产生的纤维应 力不会超过所用材料和持续荷载类型的因素,在关闭 位置以140 km /h的速度运行时,可承受高达180 km /h的风速。特殊门可制造为飓风区域提供高达230 km/ h的风速承载能力。

结构荷载
造船厂门机库门的设计应能承受恒载、地震力以及根 据环境和建筑环境计算的风压和吸力产生的设计载荷。

速度
机库门以标准的20厘米/秒的速度打开和关闭,速度可以增加到40厘米/秒
驱动装置和限位开关
升降电机通常位于门洞上方。所有船坞舱门都装有双电机,以提供平衡的提升,即使一个电机损坏,另一 个也能操作系统。限位开关也位于门洞上方。船坞门开关系统不会丢失或损坏,所有开关都位于安全 开关的两侧,当门完全打开或完全关闭时,门在限位开关处停止,如果绕过这些限位开关,两个方向 都有安全限位开关。向上方的限位开关位于门的上方,在门的每一端和最顶端移动水平门梁将激活 它们,在向下方,限位开关位于松带/绳索开关的门洞上方。


安全
门根据CE标准制造。适用指令89/106 /EC-99/93/E适用标准:-EN 13241- 1:2003+A1:2011-EN 12978:2008和负载制动器、风锁、热阻、蜂鸣器和警示灯作为标准
可选:底部安全边缘和气动安全边缘系统可用。
面料颜色齐全,所有主要颜色我们都有现货(RAL 9002-9006-1001-3001 –5007-6001-7071)(有些颜色缺货可以延长发货时间)

操作
造船厂大门灵活的巨型折叠织物机库门由附着在结构上的防风雨垂直导轨上下引导。门由三个标有“打开”、“关闭”和“停止”的按钮控制在任何门部分移动之前,声音和视觉警告装置会自动发出几秒钟信号,在门移动时保持持续开启,并在移动停止后立即复位。

人工操作;
有几种方法可以完成紧急操作。连接到电机输出轴的手动曲柄可用于手动操作。对于非常大的门,这不是一种可行的打开方式。将门连接到发电机上可以在停电时解决问题。

控制面板
控制板是根据CE 2006/95 EC和NEMA ICS 6标准设计的。 i̇t是专为简单和高耐用性而设计的。作为安全法规控制面 板的一部分,控制面板包含防止人身伤害的联锁装置,用 于授权个人操作的钥匙锁包括电源系统和手动操作门装置 的手摇曲柄之间的联锁装置。(可选)它由瞬时压力打开 和恒定压力关闭控制,也可使用安全模式。

变频器
控制面板还包含变频器,安全边缘系统。特殊情况下带 无触点按钮的PLC控制器。控制面板可由自动转换开关 供电,该开关将在电源故障时为门系统提供应急电源。
